Кабель АПвПуг 1х50мк/16-10 кВ

Силовой кабель АПвПуг 1х50 мк/16 - 10 с изоляцией из пероксидносшиваемого полиэтилена в полиэтиленовой оболочке, с продольной герметизацией, алюминиевый на напряжение 10 кВ. ТУ 16.К71-335-2004 (Базовый документ - ГОСТ Р 55025-2012).

Расшифровка маркировки кабеля АПвПуг 1х50 мк/16 - 10 кВ

• А — проводящая ток жила из алюминия;
• Пв — изоляционный слой сделан из сшитого полиэтилена;
• Пу — полиэтиленовая оболочка, усиленная;
• г — имеется продольная герметизация жил;
• 1 — количество токопроводящих жил;
• 50 — сечение токопроводящих жил в мм2.;
• 16 — сечение экрана;
• 10 — номинальное напряжение в кВ;

Силовой кабель с изоляцией из пероксидносшиваемого полиэтилена предназначен для передачи и распределения электрической энергии в стационарной установке, на номинальное переменное напряжение 10 кВ частотой 50 Гц для сети с изолированной или заземленной нейтралью.

Силовой кабель используется для прокладки (монтажа) в земле (в траншее), а также в воде (в несудоходном водоеме), при соблюдении мер, исключающих механические повреждения кабеля, для прокладки по трассе сложной конфигурации.

Кабель предназначен для эксплуатации в земле независимо от степени коррозионной активности грунтов. Допускается прокладка этого кабеля на воздухе, в т.ч. в кабельном сооружении, при условии обеспечения дополнительных мер противопожарной защиты, например, огнезащитного покрытия. Силовой кабель предназначен для прокладки на трассе без ограничения разности уровней.

• Диапазон температур эксплуатации: от – 60°С до 50°С.
• Прокладка, монтаж силового кабеля должен производиться при температуре: не ниже -20°С.
• Допустимый нагрев токопроводящей жилы при эксплуатации, не более: 90 °С.
• Допустимый нагрев токопроводящей жилы при коротком замыкании, не более: 250 °С.
• Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более: 130 °С.
• Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более: 400°С.
• Строительная длина силового кабеля оговаривается при заказе.
• Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию.
• Срок службы силового кабеля: не менее 30 лет.

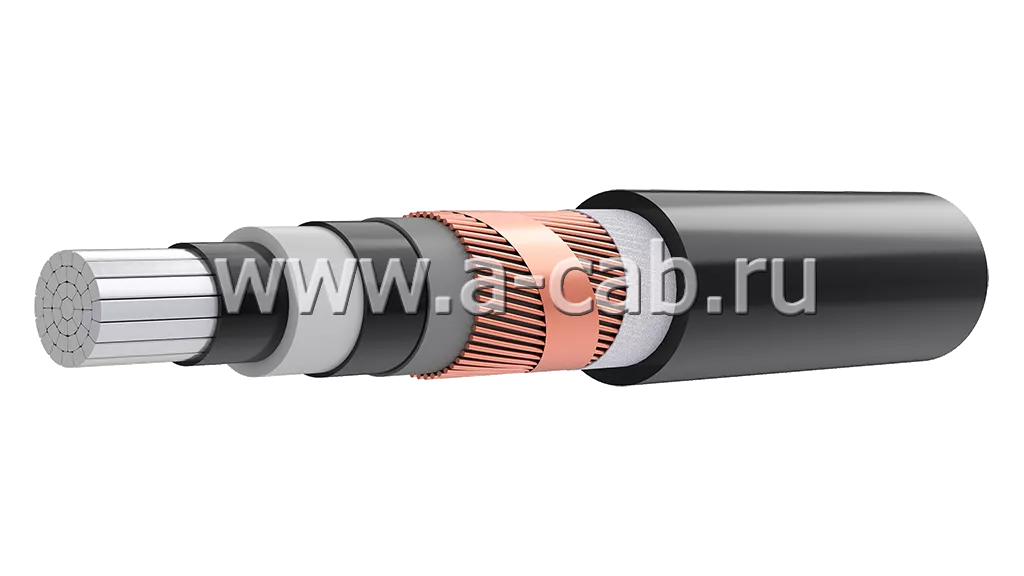

1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран – слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты, повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
7. Оболочка – из полиэтилена усиленная.
