Кабель ААБл 3х70 ос-10

Силовой кабель ААБл 3х70 ос-10 с бумажно-пропитанной изоляцией, бронированный, алюминиевый на напряжение 10 кВ. ТУ 16.К71-269-97, ТУ 16.К09-143-2004 (Базовый документ ГОСТ 18410-73).

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 10 кВ частотой 50 Гц.

Силовой кабель может использоваться в электрической сети постоянного тока.

Кабель предназначен для эксплуатации в районах с холодным, умеренным и тропическим климатом. Силовой кабель укладывается в грунт или подземные кабельные каналы, а также может прокладываться в помещениях и на открытом воздухе.

Кабели марки ААБл используется в любой цепи, которая требует высокой степени надежности, самого длительного и непрерывного срока службы.

Расшифровка маркировки кабеля ААБл 3х70 ос-10

• А — токопроводящие жилы из алюминия;
• А — алюминиевая оболочка;
• Б — броня из стальных лент;
• л — один слой полиэтилентерефталатных лент в подушке;
• 3х70 — количество и сечение жил в мм2.;
• ос — однопроволочная секторная токопроводящая жила;
• 10 — номинальное напряжение в кВ;

Дополнительное преимущество трехжильного кабеля марки ААБл на напряжение 10 кВ в том, что из-за секторной формы жил кабель имеет меньший диаметр нежели кабель того же сечения с круглыми жилами с полимерной изоляцией, что позволяет экономить пространство при прокладке (монтаже) кабельных линий и передавать больше энергии.

• Диапазон температур эксплуатации: от – 50°С до +50°С.
• Стойкость к воздействию относительной влажности воздуха при температуре до +35 °С: до 98%.
• Максимальная рабочая температура жил при перегрузке: 80°С.
• Максимальная рабочая температура жил: 60°С.
• Прокладка, монтаж при температуре, не ниже: 0°С.
• Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию.
• Срок службы силового кабеля: не менее 30 лет.

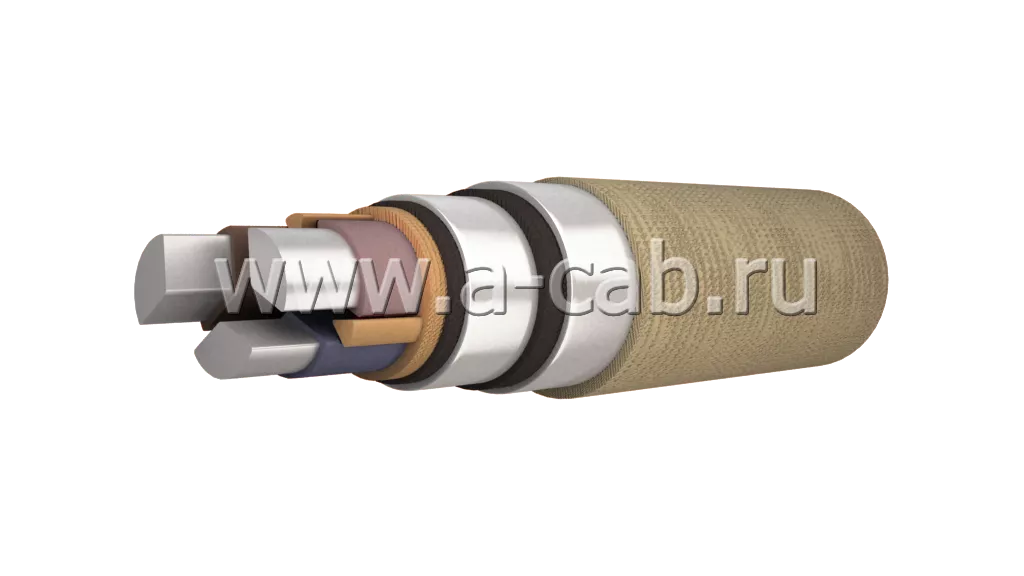

1. Токопроводящая жила – алюминиевая, однопроволочная, секторной формы
2. Фазная бумажная изоляция – пропитана вязким или нестекающим изоляционным пропиточным составом.
3. Заполнение – из бумажных жгутов.
4. Поясная бумажная изоляция – пропитана вязким или нестекающим изоляционным пропиточным составом.
5. Экран – из электропроводящей бумаги.
6. Оболочка. – алюминиевая.
7. Подушка – из битума, пленки ПВХ и крепированной бумаги.
8. Броня – из стальных лент.
9. Наружный покров – из волокнистых материалов.
